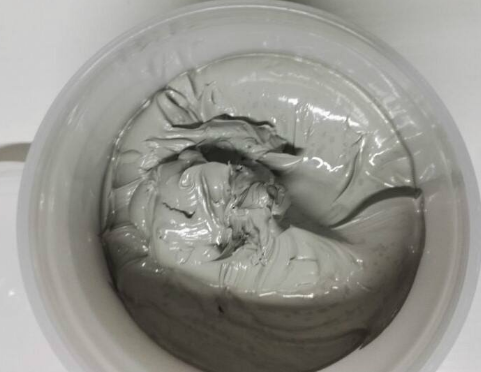

透光导电浆料根据其中的填料不同，可以分为碳浆（碳粉导体），金属浆料（金粉，银粉，铜粉，银铜合金），以及改性的陶瓷浆料。根据固化条件分类，可以分为热固化，紫外固化等。 性能比较，贵金属填料的导电性最好，碳浆其次。但黄金价格太高，铜粉的耐氧化性不好，银粉和银铜粉在价格和性能上较为均衡。碳浆的耐磨性银浆的要好导电浆料是电子元器件封装、电极和互联的关键材料,主要包括烧渗型导电浆料和固化型导电胶(导电油墨)两大类。 烧渗型导电浆料主要用在太阳能电池等行业，烧结后作电极使用，固化型导电油墨广泛应用在印刷电路以及电子封装等行业。

透明导电高分子水性浆料使用工艺：

1.隧道炉烘烤工艺：完成丝网印刷后，立即置于预热至150℃（隧道炉的温度不建议低于145℃）的隧道炉中烘烤5～10min获得初干，然后再在150±5℃的恒温烘箱中烘烤30～25分钟。

2.热风干燥箱工艺：完成丝网印刷后，为获得最佳的光电性能，我们建议控制在1～2min内置于预热至150±5℃下的恒温烘箱中烘烤30分钟。（注意：进烘箱停留的时间与丝印的环境有关，可以根据实际情况先做验证，为确保丝印层干燥后的导电性，一般不建议更改。）

3.其它烘烤工艺，包括温度参数等，在得到充分验证后也可采用，但不建议随意更改；

4.导电膜层干燥后请佩戴乳胶指套接触基材，进行周转操作，避免直接用手接触导电层；请勿使用坚硬物品擦拭本导电层，以防止刮伤所造成的外观不良及功能不良；请使用中性OCA进行贴合作业，周转过程中使用无酸性静电保护膜。

劳防和环境保护

运输、储存、使用和处理化学品废弃物时，必须遵守有关法规。

存储

丝印工作完成后，网版上残留的浆料可以收刮到未使用的浆料中，拧紧旋盖后请用手握住瓶身摇晃使浆料充分混合，待下次继续使用；另外需控制回收浆料的次数，避免回收次数过多造成浆料的污染。
